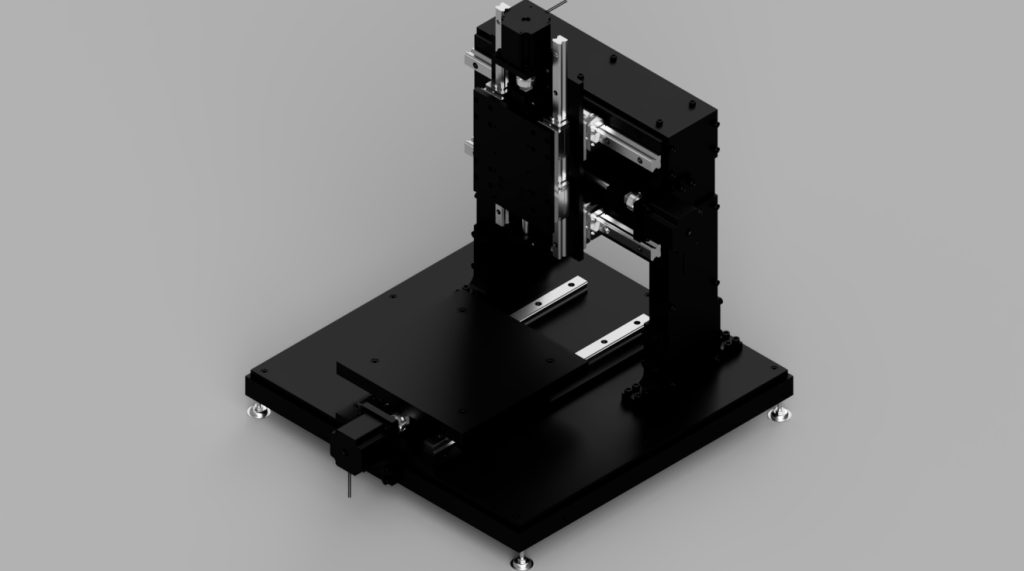

スチール材で門型構造を形成、ＸＹＺ3軸に高精度直動部品を使用し、部品構成を最小限にして価格を抑えたCNC3軸小型卓上加工機です。
用途別に３種類のスピンドル仕様を設定しました。

特長：卓上機でも高剛性で高精度

機体を構成する部品は、ほぼ全てＳ５０Ｃ材を使用して剛性を高めています。
産業用精密直動部品を購入仕様部品として３軸に使用して位置決め精度を高めています。
部品点数を最小限に、制御部はオープンソースハードウェアによる運用とすることで、コストを大幅に減らし価格を抑えました。
※各軸ストローク延長の仕様変更などご相談ください。

本体仕様：

ストローク：Ｘ１５０ｍｍ、Ｙ１５０ｍｍ、Ｚ１００ｍｍ
直動部品：精密ボールネジＣ５、精密リニアガイド（３軸）
機械精度：０．０２ｍｍ～０．０５ｍｍ
モーター：ＮＥＭＡ２３ステッピングモーター
本体寸法：Ｗ５００ｍｍ×Ｄ５１０ｍｍ×Ｈ５４５ｍｍ
テーブル：□２３０ｍｍ
質量：約９０ｋｇ
組立：日本国内組立

価格：

産業用国内製スピンドル仕様：（（株）ナカニシ　モータスピンドル）
ＥＭＳ－３０６０Ｋ＋Ｅ３０００（回転数制御）
３５０Ｗ　６０，０００ｍｉｎ⁻¹　電源１００ｖor２００ｖ
アルミ、樹脂等軽素材用途向け（Φ3mm～　Φ6mm）
価格：オープン（直販価格１５８万円税込み、送料別途）

産業用海外製スピンドル仕様：（ＡｖａｌｏｎＴｅｃｈ（株）扱い）
産業用スピンドル＋インバータVFD（回転数制御）
８００Ｗ　２４，０００ｍｉｎ⁻¹　電源１００ｖ
木材、アルミ等軽素材用途向け（Φ3mm～　Φ6mm）
価格：オープン（直販価格１１０万円税込み、送料別途）

低速スピンドル（開発中）：
200V150Wモーター＋三菱インバータ（回転数制御）
鉄鋼、アルミ等

※制御基板：ＤＵＥＴ３Ｄ（ＣＮＣｘＰＲＯＶ５）
※制御方法：ＲｅｐＲａｐ（ｇｒｂｌ）
